鄂式破碎机传动角的大小对排料口的影响

当鄂式破碎机排料口调定后，在曲柄转到一定位置时传动角值就是定值。只是在破碎机运行时，随偏心轴的旋转而相应的变化。这里讨论的鄂式破碎机传动角的大小对排料口的影响，是指根据产品粒度要求，排料口尺寸b值的从最小bmin到最大bmax变化对传动角的影响。

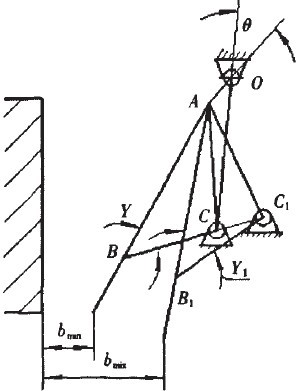

图1：水平调整的鄂式破碎机曲柄连杆机构

如图1所示，破碎机是借助水平方向调整来满足bmin和bmax的要求。这种破碎机当排料口由bmin变到bmax位置时其传动角也随之增大。当排料口为最小bmin时，其机构三角形为△ABC；当排料口为最大bmax时，其机构三角形为△AB1C1，两个三角形相比，AB=AB1，BC=B1C1。因为AC1>AC，所以，其对应的传动角γ1＞γ。因此，传动角γ随排料口增大而增大。鄂式破碎机机架优化参数的确定，当破碎机机构设定后，随排料口越增大，动鄂的运动特性越好。因此，排料口增大，传动角同时增加又会提高传动效率。但是这个结论仅仅是对水平调整的鄂式破碎机是正确的。而对倾斜式调整的破碎机则不适用。

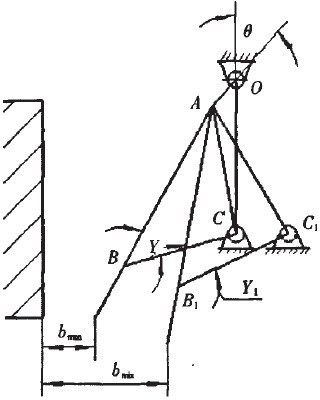

图2：倾斜移动调整座的颚式破碎机曲柄连杆机构

如图2所示，对倾斜调整的鄂式破碎机，当排料口增大时，则传动角变小，当排料口为bmin时，其机构三角形为△ABC；当排料口为bmax时，其机构三角形为AB1C1，AB=AB1，BC=B1C1，因为AC1
